При обустройстве загородного дома или дачи возникает множество задач, требующих первостепенного решения. Одним из них является создание отопительной системы.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Среди существующих вариантов ее обустройства многие владельцы отдают предпочтение старинным печам из кирпича. Они не просто смотрятся эффектно, но обеспечивают эффективность отопления, а в негазифицированных домах просто незаменимы.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь Кузнецова отличается высокими параметрами теплоотдачи и компактностью размещения.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Принцип действия печи

Отличительная черта печи в том, что в ней прохождение прогретых газовых масс и циркуляция по трубе происходит под влиянием их силы тяжести, что существенно отличается от обычного перемещения по дымоходу в принудительном порядке.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Направляясь кверху, теплые воздушные массы не будут покидать трубу, а начнут скапливаться под колпаком. По мере остывания он опустится, сменяясь новыми порциями горячего воздуха.

Существенным отличием является принцип перемещения нагретых воздушных масс. В колпаковой печи они будут выталкиваться, а колпак может играть роль емкости для подогрева воды, готовки блюд, просушивания вещей и т.д.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Схема колпаковой печи позволяет минимизировать недостатки печей с прямым нагревом стенок или прогревом кладки. В них присутствуют 2 контура, взаимосвязанных друг с другом. Они и обеспечивают аккумулирование тепла.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Внутренний контур находится вокруг или возле камеры топки. Он сохраняет тепло дольше, поскольку защищается внешним контуром. Последний играет еще и роль дымоотводного канала.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Процесс остывания идет медленней, поскольку воздушные массы, прогретые в зоне топки, перемещаются по всей печи.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

В конструктивном решении двухколпаковых печей присутствует два отсека для нагрева. В колпаке нижнего расположения происходит циркуляция нагретых воздушных потоков аналогично стандартной колпаковой модели.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Однако они не будут перемещаться в трубу, а начнут поступать в область верхнего колпака, который начинает заполняться и прогреваться. Затем воздушные массы перемещаются в дымоход.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Существующие виды конструкций

Кузнецову принадлежит около 150 моделей отопительных систем. Среди них особое место занимает двухколпаковая печь, отличающаяся существенной компактностью.

Исходя из назначения, печи выполняются в разных вариантах:

  • отопительная модель;
  • отопительно-варочные печи, материалом для изготовления которых выступает керамический кирпич;
  • отопительная и варочная колпаковая печь — в ней камин располагается с боку или позади конструкции;
  • отопительно-варочная модификация, в схеме которой присутствует лежанка;
  • устройства с присутствием калорифера;

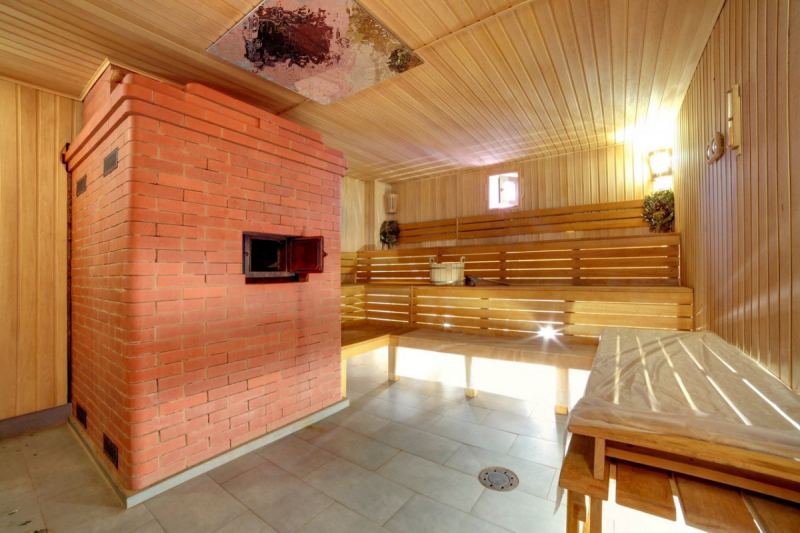

  • печь банного типа;
  • русская печь с обустройством конструкции колпакового типа;
  • отопительные агрегаты, модифицированные за счет присутствия духового шкафа.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Особенности конструкции

Колпаковая печь для отопления дома отличается уникальностью конструктивных решений. Основные параметры следующие:

Обеспечивается практически полная изолирующее отделение топочной камеры от места расположения колпака. При этом для кладки обычно применяется кирпич шамотного типа с повышенной огнестойкостью.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Причина – высокие температурные режимы до 1000-1200 оС в середине камеры.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Топочная камера отличается обустройством сухого шва. По ширине он равен 20-30 мм. Наличие указанного зазора создает улучшенную тягу. А поскольку удаление продуктов сгорания происходит постепенно, то и нужная температура сохраняется дольше.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Конструкция предполагает, что у водогрейных баков и духовок нет непосредственного контакта с газами в раскаленном виде и открытым пламенем. Они расположены в зоне верхнего колпака с температурой до 400 оС.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Не требуется чрезмерно длинного дымохода, он может быть коротким. Поскольку он ориентирован не столько на создание тяги, сколько на отведение продуктов горения.

Наличие высокого КПД – в некоторых модификациях до 80%, а в среднем 65%. При этом топливо расходуется экономно – на 25-40% меньше в сравнении с печами прямоточного выведения результатов горения.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Достоинства печи

Устройства обладают рядом неоспоримых преимуществ, что прекрасно видно на фото колпаковой печи:

  • Экономны по расходу кирпича и раствора при сооружении.
  • Кладка более простая в сравнении с аналогичным по задачам оборудованием и производится очень быстро, поскольку в конструкции внутренние каналы обустроены в незначительном количестве.
  • Меньшая масса конструкции, а поэтому не требуется обустройства массивного фундамента.
  • Изолированность топки обеспечивает высокую интенсивность горения. Поэтому объем твердых отходов минимален, что минимизирует налет на стенках камеры и внутренней части дымохода.
  • Легкость в уходе за печью.
  • Возможность модернизации за счет подключения духового шкафа или бака для нагрева воды.
  • Оптимальный уровень температурного режима и эффективная циркуляция разогретых газовых масс, что способствует равномерности нагрева и качественной обработке блюд.
  • Скорость нагрева высокая, что ускоряет процесс выхода на нужную температуру в помещении.
  • Равномерность прогревания стенок конструкции обусловливает повышенный уровень теплоотдачи.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Особенности расчета нужной мощности

Печи колпакового типа отличаются высокой теплоотдачей, однако при расчете мощности надо учесть особенности климата, площадь и объем помещения, дополнительные теплопотери дома, параметры кладки печи.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Если вы хотите получить максимально достоверные данные, то целесообразно обратиться к специалистам. Приблизительный расчет можно получить по таким ориентирам:

  • качественный обогрев получится при мощности 0,5 кВт/10 м2 площади;
  • если регион отличается холодным климатом, то принимается норматив 0,75 кВт/10 м2.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

При необходимости всегда можно воспользоваться готовыми проектами и услугами подрядчика.

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Фото колпаковой печи

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления

Колпаковая печь - конструкция, особенности выбора и применения. 115 фото и видео примеры использования в системе отопления
